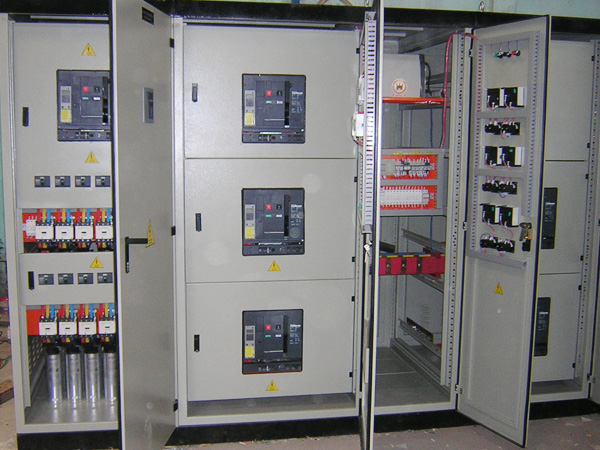

Khái niệm và nguyên tắc hoạt động của tủ điện ATS

Tủ ATS là gì?

Tủ ATS là hệ thống chuyển đổi nguồn tự động phát huy tác dụng khi nguồn điện quốc gia mất thì tủ sẽ khớp nối máy phát điện với hệ thống điện của tòa nhà. Tủ ATS sẽ theo dõi các nguồn điện và chuyển đổi tín hiệu khởi động đến máy phát điện ngay khi phát hiện các sự cố (mất pha, mất trung tính, quá áp, thấp áp…) vượt quá khả năng của thiết bị điện.

Tủ ATS được cấu tạo với 2 đầu là 1 đầu vào và 1 đầu ra. Đầu vào là một máy phát điện dự phòng và nguồn điện khi mất điện thì tủ sẽ tự động bật máy phát điện. Người dùng có thể chủ động bật máy bằng tay khi cần thiết. Máy phát điện được coi như một nguồn điện dự phòng đáng tin cậy.

Nguyên tắc hoạt động của tủ ATS

Qúa trình chuyển mạch của tủ ATS có sự tương đồng với các thiết bị chuyển mạch khác. Để tránh làm hỏng các thiết bị điện ở cuối thì người ta khuyến khích sự bảo vệ tăng áp cho các thiết bị cuối ATS.

Mô hình hoạt động của tủ ATS được trình bày một cách dễ hiểu theo sơ đồ dưới đây. Trên thực tế có nhiều loại thiết bị chuyển mạch khác nhau nhưng về nguyên tắc áp dụng thì tương đối giống nhau.

Phân loại tủ ATS

Để đáp ứng những nhu cầu và mục đích sử dụng khác nhau của khách hàng thì nhà sản xuất đã tạo ra nhiều loại tủ ATS đa dạng như sau:

– Tủ điện ATS 1 nguồn điện lưới, 1 nguồn máy phát điện dự phòng
– Tủ điện ATS 2 nguồn điện lưới, 1 nguồn máy phát điện dự phòng
– Tủ điện ATS 1 nguồn điện lưới, 2 nguồn máy phát điện dự phòn
– Tủ điện ATS 1 nguồn điện năng lượng gió (wind generator) , 1 nguồn điện lưới dự phòng
– Tủ điện ATS 1 nguồn điện năng lượng mặt trời (solar generator ), 1 nguồn điện lưới dự phòng
– Tủ điện ATS 1 nguồn điện lưới, 1 nguồn kích điện dự phòng (UPS – Inverter )
